En résumé
- Un schéma éclaté (ou vue éclatée) est un dessin qui décompose votre poêle en pièces numérotées, accompagnées d'un tableau qui les nomme et leur attribue une référence constructeur.
- Chaque pièce porte un repère (un numéro sur le dessin) et une référence OEM (le code unique du constructeur). Le repère localise, la référence identifie.
- Pour trouver la bonne pièce : modèle exact, puis bon schéma, puis repère, puis référence OEM.
- Un même repère désigne des pièces différentes d'un schéma à l'autre : le numéro seul ne suffit jamais.
- En cas de doute, une photo de la pièce et la référence du poêle permettent à notre équipe de comparer avec les documents constructeur avant que vous commandiez.
Pourquoi un schéma éclaté change tout
Vous avez besoin de remplacer une pièce de votre poêle, mais le dessin technique du constructeur ressemble à un plan d'architecte. C'est normal : ces schémas sont conçus pour des techniciens, pas pour le propriétaire qui veut juste un joint qui tient ou un déflecteur qui ne s'effrite plus. Ce guide part de zéro et vous emmène jusqu'à la commande.
La logique tient en quatre étapes. Une fois comprise, elle vous sert pour n'importe quelle pièce de n'importe quel poêle à bois. Et le crépitement du feu est plus agréable quand on sait que chaque pièce est à sa place.
Ce que montre une vue éclatée
La plupart des fabricants sérieux fournissent une documentation technique pour leurs appareils. Selon la marque, elle prend la forme d'un schéma éclaté, d'une notice, d'une liste de références ou d'un document réservé aux revendeurs. Sur ces dessins, chaque pièce est décrite par trois informations qu'il ne faut pas confondre :
- Un repère numéroté (1, 2, 3...) : c'est la position de la pièce sur le dessin. Il sert à la localiser visuellement, pas à commander.
- Une référence OEM (pour Original Equipment Manufacturer, le constructeur d'origine de votre poêle) : c'est le code unique attribué par le fabricant à la pièce. C'est elle qui garantit que vous commandez exactement la bonne.
- Une désignation : le nom technique de la pièce (déflecteur, joint de porte, vitre, grille de décendrage, vermiculite...).
Pour bien distinguer repère et référence, lisez aussi Référence OEM ou repère : comment ne pas confondre. Un même poêle a souvent plusieurs schémas, un par zone : porte, foyer, habillage, conduit, cendrier. Le Lotus Liva 6 en compte 13 ; les modèles complexes peuvent en avoir une dizaine ou plus. Sur les modèles Lotus actuellement indexés par Krépite, on relève 32 schémas éclatés et 306 repères, soit environ 9,6 repères par schéma.
Pour mémoriser le rôle de chaque information, gardez ce tableau en tête :
| Élément | À quoi ça sert | Risque si vous vous trompez |
|---|---|---|
| Modèle exact du poêle | Vérifier la compatibilité générale | Commander une pièce d'une autre version |
| Numéro du schéma | Cibler la bonne zone du poêle | Confondre porte, foyer, habillage ou cendrier |
| Repère | Localiser la pièce sur le dessin | Choisir une pièce visuellement proche mais incorrecte |
| Référence OEM | Identifier la pièce constructeur exacte | Recevoir une référence incompatible |
Exemple concret

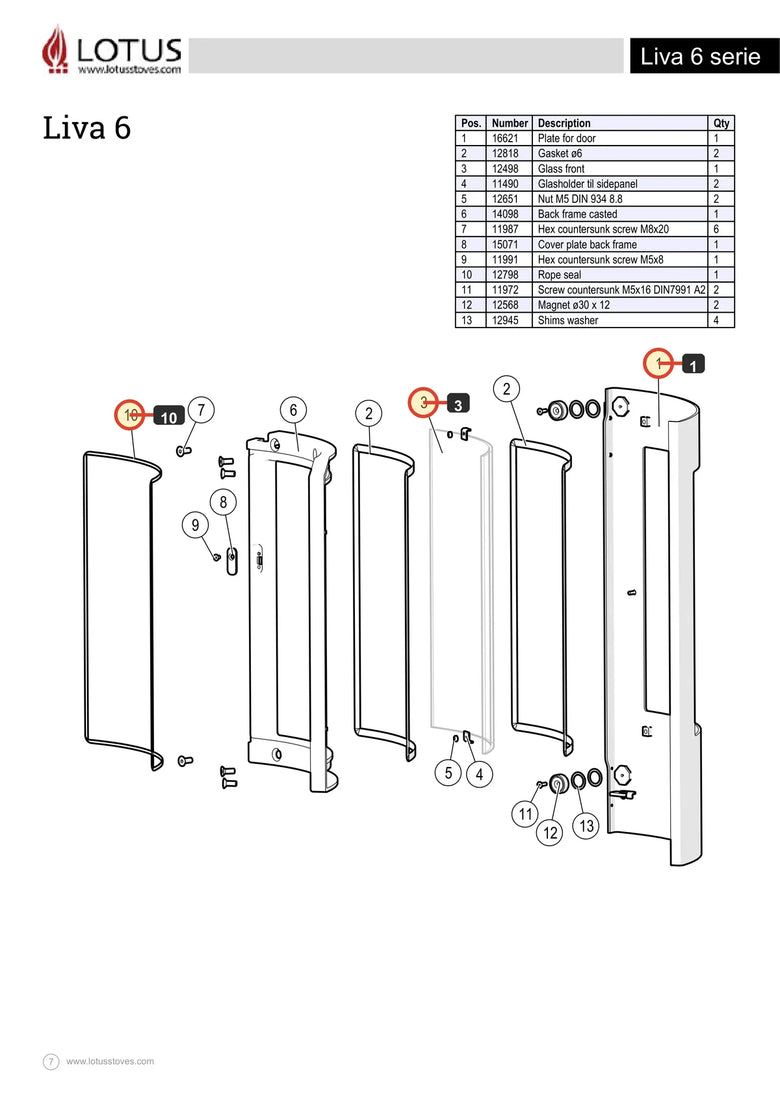

Prenons le schéma de la porte du Lotus Liva 6. Sur le dessin, chaque pièce est reliée à un numéro de repère. Ce numéro sert à localiser la pièce ; il ne suffit pas à commander, car le repère 2 d'un schéma ne désigne pas la même pièce que le repère 2 d'un autre. La référence OEM, elle, identifie la pièce sans ambiguïté.
| Repère | Désignation | Référence OEM |
|---|---|---|
| 1 | Plaque de porte | 16621 |
| 2 | Joint ø6 (par deux) | 12818 |
| 3 | Vitre de façade | 12498 |
| 10 | Cordon d'étanchéité | 12798 |
Si vous cherchez la vitre, vous la repérez au numéro 3 sur le dessin, puis vous commandez sur la référence 12498. Dire « repère 3, schéma de la porte du Liva 6 » suffit à notre équipe. Mais donner directement la référence OEM lève toute ambiguïté, y compris entre versions (Liva 6, 6S, 6G). La bonne méthode suit donc cet ordre : modèle exact, bon schéma, repère, référence OEM, puis compatibilité affichée sur la fiche produit.
Étape par étape
1. Identifiez votre modèle exact
Avant de chercher un schéma, il faut le modèle précis : « Lotus Liva 6 », pas « Lotus ». La plaque signalétique donne la marque, le modèle, la version et souvent l'année. Selon les fabricants, elle est placée à l'arrière en bas, sous le cendrier ou sur la face interne de la porte. Un Liva 6 et un Liva 6S n'ont pas forcément les mêmes pièces. Si vous ne la trouvez pas, suivez Où trouver la plaque signalétique de votre poêle.
2. Choisissez le bon schéma
Un même modèle a souvent plusieurs vues éclatées. Les fabricants séparent généralement la chambre de combustion (déflecteurs, vermiculite, grille), la porte (vitre, joints, charnières), le conduit, et la carrosserie. Si vous cherchez un joint de porte, c'est sur le schéma de la porte qu'il se trouve, pas sur celui du foyer. Sur Krépite, sélectionnez votre marque et votre modèle dans le catalogue, puis ouvrez la vue qui correspond à la zone concernée.
3. Repérez la pièce sur le dessin
Comparez le schéma avec votre poêle : ouvrez la porte, regardez l'intérieur du foyer, identifiez la pièce abîmée. Notez son numéro de repère. Un repère peut être un nombre seul (« 12 ») ou suivi d'une lettre (« 12A ») : les variantes lettrées correspondent à des versions différentes. Si vous hésitez entre deux repères proches, notez les deux : une photo permet de trancher.
4. Vérifiez la référence OEM, puis commandez
Reportez le repère dans le tableau du schéma et lisez la référence sur la bonne colonne, pas le numéro de repère lui-même. Sur Krépite, le repère du schéma interactif renvoie à la fiche produit avec la référence constructeur, le statut (en stock ou sur devis) et la compatibilité affichée pour votre modèle. Comparez toujours le repère et la référence avant de valider : les deux ensemble réduisent fortement le risque d'erreur, surtout si vous vérifiez aussi la version exacte du poêle.
Checklist avant de commander
Avant de valider, vérifiez :
- La marque et le modèle exact (pas seulement la gamme).
- La version si elle existe : Liva 6, 6S, 6G, Island III, IIIb, etc.
- Le bon schéma : porte, foyer, habillage, conduit ou cendrier.
- Le repère sur ce schéma, noté avec le numéro du schéma.
- La référence OEM, lue lettre par lettre dans le tableau.
- La forme et les dimensions si la pièce est une vitre, un joint, une vermiculite ou un déflecteur.
- Le statut affiché : en stock, sur devis ou équivalent compatible.
Erreurs fréquentes
Erreur : confondre le numéro de série du poêle et le repère de la pièce.
Pourquoi c'est piégeux : ce sont deux nombres lus sur ou près du poêle. Le numéro de série identifie votre appareil ; le repère identifie une pièce sur le schéma.
Ce qu'il faut faire : notez les deux, ils ne servent pas à la même chose.
Erreur : prendre un repère sur un schéma qui ne correspond pas à votre vue.
Pourquoi c'est piégeux : un même numéro existe souvent sur plusieurs schémas d'un même poêle. Le repère 5 de la porte n'est pas le repère 5 du foyer.
Ce qu'il faut faire : vérifiez en haut de la page quel schéma vous lisez, et notez ce nom à côté du repère.
Erreur : commander sur la seule désignation, sans la référence OEM.
Pourquoi c'est piégeux : « joint de porte » peut désigner deux ou trois pièces selon le modèle et l'année. La désignation seule ne tranche pas.
Ce qu'il faut faire : validez toujours la référence constructeur exacte.
L'an dernier, un client nous a écrit après avoir commandé un déflecteur pour son Lotus Liva 6. Il avait en fait un Liva 6S, dont le déflecteur a une découpe différente. Cinq minutes de vérification sur la plaque signalétique auraient évité l'aller-retour.
Cas pratiques
- Joint de porte : il se lit sur le schéma de la porte, souvent vendu au cordon et parfois par paire. Vérifiez la quantité indiquée dans le tableau et pensez à la colle haute température si elle n'est pas fournie avec.
- Vitre : repérez-la sur le schéma de la porte et notez la référence exacte. Une vitre dépend des dimensions et de la version du modèle ; deux poêles proches peuvent avoir des découpes différentes.
- Déflecteur : il se trouve sur le schéma du foyer. Selon la version, il peut être en fonte sur un modèle et en vermiculite sur un autre. La référence OEM est le seul moyen sûr de ne pas se tromper.
Un mot de Braise : avant de démonter quoi que ce soit, prenez deux photos. Une de la pièce en place, une à côté d'un mètre. Ça vous évitera de remonter à blanc parce qu'il manque un détail.
Quand demander un devis
Quatre situations méritent une vérification humaine avant de commander : la référence OEM absente, illisible ou raturée ; deux pièces qui se ressemblent fortement sans que vous arriviez à trancher ; un poêle qui existe en plusieurs versions sans que vous ayez la version exacte ; une pièce d'origine trop déformée pour être comparée (chaleur, suie, casse).
Dans ces cas, demandez un devis avec une photo de la pièce, un mètre à côté, et la référence de votre poêle. Notre équipe compare avec les documents du constructeur avant que vous commandiez. Mieux vaut cinq minutes de vérification qu'un retour à faire.
FAQ
Q : Tous les poêles ont-ils un schéma éclaté public ?
R : Pas systématiquement. La plupart des fabricants sérieux fournissent une documentation technique, mais selon la marque et l'ancienneté du modèle, cela peut être un schéma éclaté, une notice, une liste de références ou un document réservé aux revendeurs. Sur Krépite, nous travaillons à partir des documents d'origine du constructeur.
Q : La référence OEM est-elle obligatoire pour commander ?
R : Elle est fortement recommandée : c'est le moyen le plus sûr d'obtenir la bonne pièce. Si vous ne la connaissez pas, le repère sur le schéma permet à notre équipe de la retrouver.
Q : Pourquoi y a-t-il plusieurs schémas pour le même modèle ?
R : Parce qu'un poêle est un assemblage complexe. Les fabricants séparent les vues par zone (porte, foyer, conduit, carrosserie) pour rester lisibles. Il est normal de consulter deux ou trois schémas pour une réparation.
Q : Les schémas sont-ils les mêmes pour toutes les versions d'un modèle ?
R : Pas toujours. Un Liva 6, un Liva 6S et un Liva 6G peuvent avoir des pièces différentes sur certaines zones. Vérifiez la version exacte sur votre plaque signalétique.
Q : Le schéma sur Krépite est-il identique à celui du constructeur ?
R : Oui. Nous utilisons les schémas d'origine fournis par le constructeur, ni modifiés ni simplifiés. Les repères et références sont ceux du document technique officiel.
Continuer l'identification
- Référence OEM ou repère : comment ne pas confondre - pour passer du repère à la référence constructeur.
- Où trouver la plaque signalétique de votre poêle - pour identifier votre version exacte.
- Trouvez votre pièce de poêle à bois - point de départ.
- Pièces du Lotus Liva 6 - page modèle avec ses schémas.
- Schéma de la porte du Lotus Liva 6 - exemple de vue détaillée.
Identifiez votre pièce
Vous avez maintenant ce qu'il faut pour identifier votre pièce. Commencez par les schémas éclatés de poêles à bois et trouvez celui qui correspond à votre modèle. Si vous hésitez, envoyez-nous une photo : notre équipe vérifie avant que vous commandiez.
Pour aller plus loin
- Téléchargements officiels Lotus Stoves : pour les modèles Lotus, la notice fabricant reste la source la plus fiable pour les schémas et les références d'origine.
Florian - co-fondateur de Krépite
