14 pièces référencées sur ce schéma · Source : vue éclatée constructeur
Référence OEM, nom de pièce ou repère
Autres schémas
Identifiez les pièces détachées du poêle Lotus Jubilee 25M à partir des vues éclatées. Comparez le repère, la référence constructeur et la compatibilité, puis ouvrez la fiche produit correspondante.

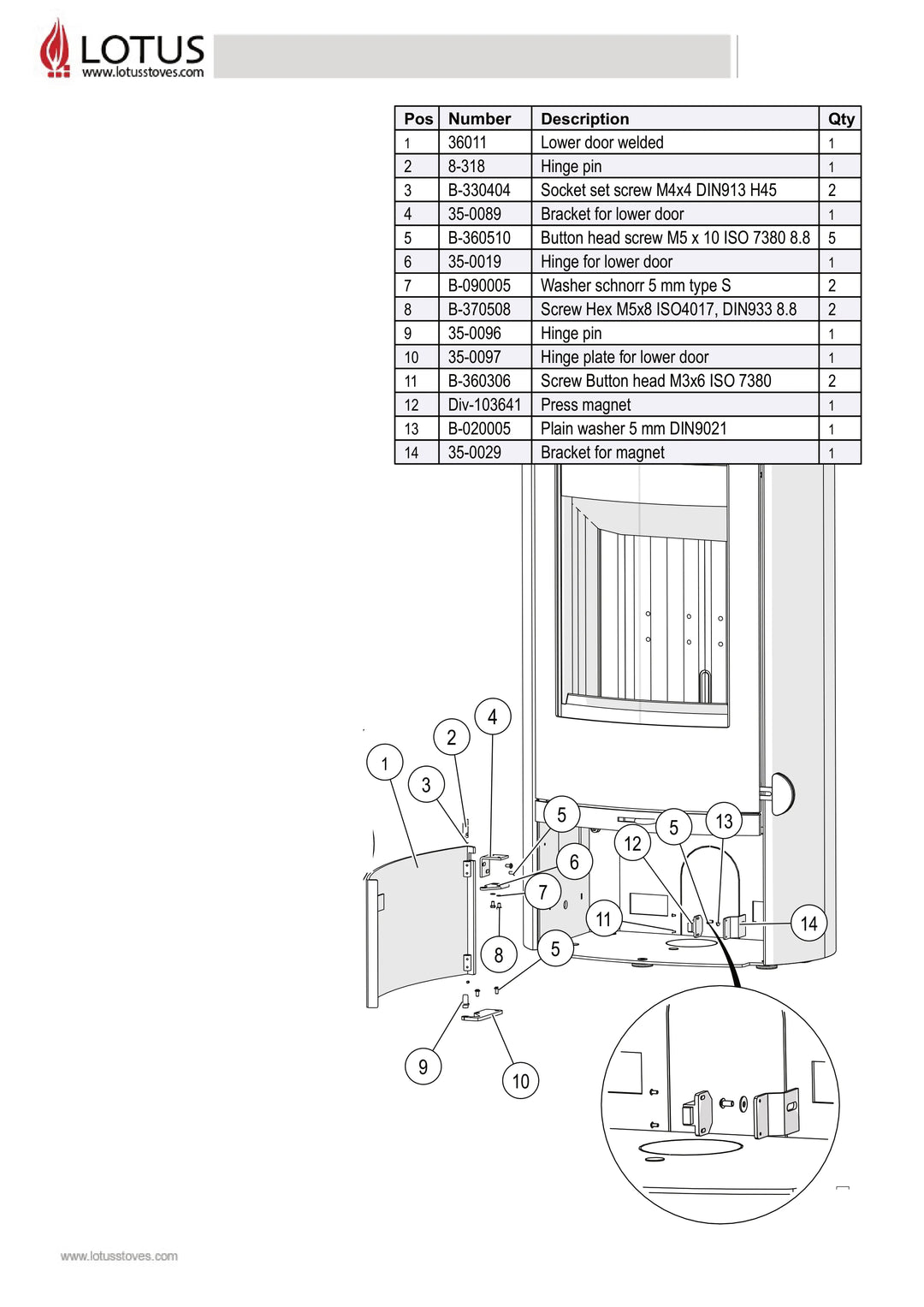

Cette page présente 14 pièces détachées du schéma éclaté n°7 du poêle à bois Lotus Jubilee 25M. Chaque pièce est identifiée par un repère numéroté sur la vue éclatée constructeur. Vous pouvez vérifier la référence OEM, la compatibilité avec votre modèle, puis consulter la fiche produit correspondante pour le prix ou la demande de devis. Ce modèle dispose de 10 schémas éclatés au total.
Comparez la zone de votre appareil avec l'illustration du schéma 7 et recoupez les repères avec le PDF constructeur. Si un doute persiste, ouvrez aussi les autres schémas du modèle pour confirmer la bonne vue.
Le repère numéroté sert à localiser visuellement la pièce sur la vue éclatée. La référence OEM est le code constructeur à vérifier pour confirmer la compatibilité de la pièce.
Vérifiez la compatibilité affichée dans la liste puis ouvrez la fiche produit pour contrôler le SKU, la référence OEM et le modèle pris en charge. Pour cette page, la compatibilité attendue est Lotus Jubilee 25M.
Quand le prix public n'est pas encore disponible, la page affiche un statut sur devis. Ouvrez la fiche produit pour demander un devis et confirmer la compatibilité.
Consultez la fiche produit la plus proche, puis parcourez les autres schémas du modèle. Certaines pièces proches se trouvent sur une autre vue éclatée du même appareil.
