11 pièces référencées sur ce schéma · Source : vue éclatée du fabricant
Autres schémas
Identifiez les pièces détachées du poêle Lotus LIVA 6 à partir des vues éclatées.
Cette page présente 11 pièces détachées du schéma éclaté n°12 du poêle à bois Lotus LIVA 6. Ce modèle dispose de 13 schémas éclatés au total.

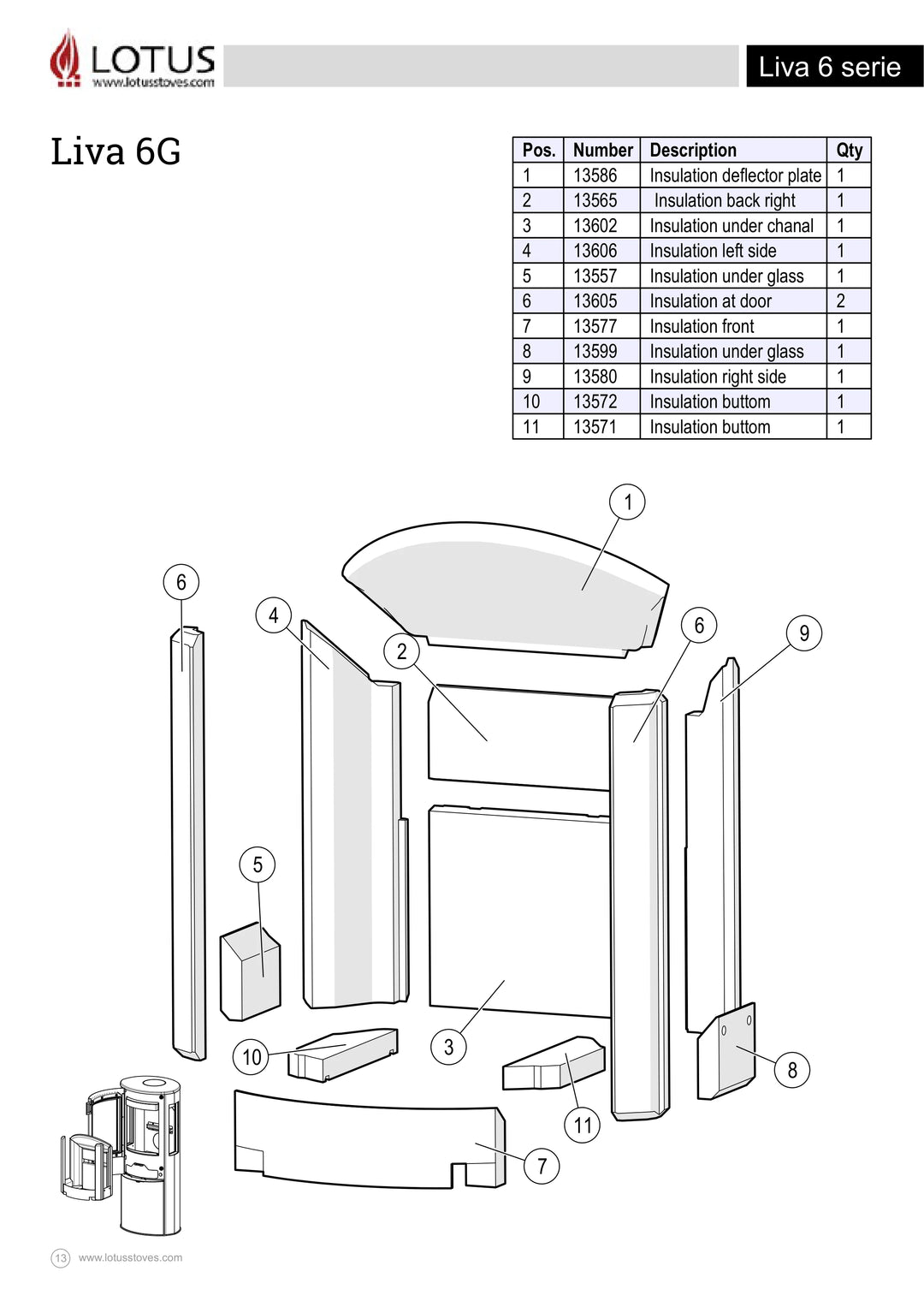

Pièces de ce schéma : repère 1 Plaque déflectrice isolante en vermiculite (réf. 13586), repère 2 Plaque de vermiculite arrière droite (réf. 13565), repère 3 Plaque de vermiculite sous le canal (réf. 13602), repère 4 Plaque de vermiculite côté gauche (réf. 13606), repère 5 Plaque de vermiculite sous la vitre (réf. 13557) (réf. 13557), repère 6 Plaque de vermiculite de porte (réf. 13605), repère 7 Plaque de vermiculite avant (réf. 13577), repère 8 Plaque de vermiculite sous la vitre (réf. 13599) (réf. 13599) et 3 autres sur cette vue.
Comparez la zone de votre appareil avec l'illustration du schéma 12 et recoupez les repères avec la liste des pièces. Si un doute persiste, ouvrez aussi les autres schémas du modèle, ou envoyez-nous une photo : on vérifie avec vous.
Le repère numéroté sert à localiser visuellement la pièce sur la vue éclatée. La référence du fabricant est le code du fabricant à vérifier pour confirmer la compatibilité de la pièce.
Vérifiez la compatibilité affichée dans la liste puis ouvrez la fiche produit pour contrôler le SKU, la référence du fabricant et le modèle pris en charge. Pour cette page, la compatibilité attendue est Lotus LIVA 6.
Quand le prix public n'est pas encore disponible, la page affiche un statut sur devis. Ouvrez la fiche produit pour demander un devis et confirmer la compatibilité.
Consultez la fiche produit la plus proche, puis parcourez les autres schémas du modèle. Certaines pièces proches se trouvent sur une autre vue éclatée du même appareil.
