12 pièces référencées sur ce schéma · Source : vue éclatée du fabricant
Autres schémas
Identifiez les pièces détachées du poêle Lotus Mondo 2 à partir des vues éclatées.

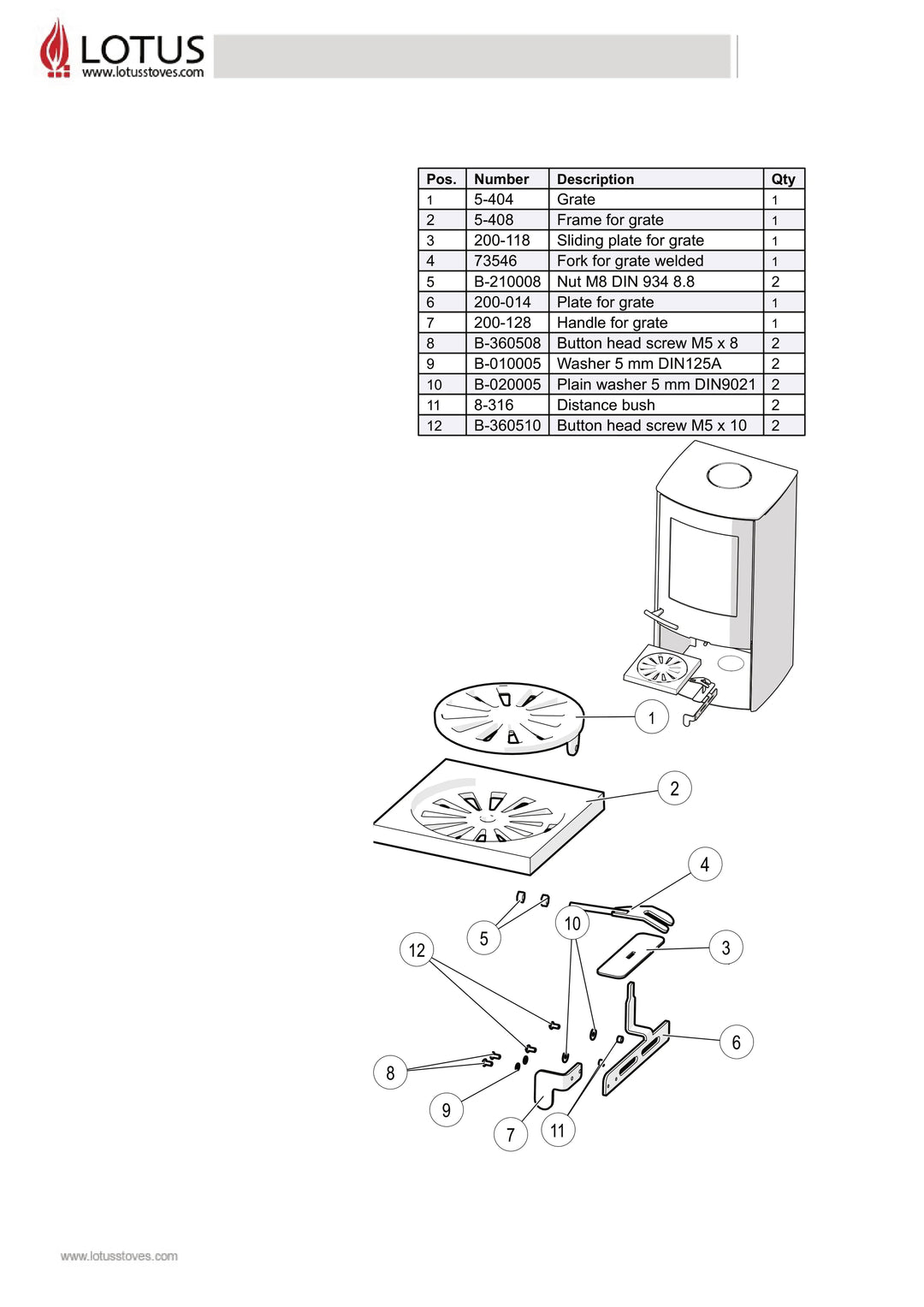

Cette page présente 12 pièces détachées du schéma éclaté n°6 du poêle à bois Lotus Mondo 2. Ce modèle dispose de 9 schémas éclatés au total.
Pièces de ce schéma : repère 1 Grille (réf. 5-404), repère 2 Cadre de grille (réf. 5-408), repère 3 Plaque coulissante de grille (réf. 200-118), repère 4 Fourche de grille soudée (réf. 73546), repère 5 Écrou M8 DIN 934 8.8 (réf. B-210008), repère 6 Plaque de grille (réf. 200-014), repère 7 Poignée de grille (réf. 200-128), repère 8 Vis tête bombée M5 x 8 (réf. B-360508) (réf. B-360508) et 4 autres sur cette vue.
Comparez la zone de votre appareil avec l'illustration du schéma 6 et recoupez les repères avec la liste des pièces. Si un doute persiste, ouvrez aussi les autres schémas du modèle, ou envoyez-nous une photo : on vérifie avec vous.
Le repère numéroté sert à localiser visuellement la pièce sur la vue éclatée. La référence du fabricant est le code du fabricant à vérifier pour confirmer la compatibilité de la pièce.
Vérifiez la compatibilité affichée dans la liste puis ouvrez la fiche produit pour contrôler le SKU, la référence du fabricant et le modèle pris en charge. Pour cette page, la compatibilité attendue est Lotus Mondo 2.
Quand le prix public n'est pas encore disponible, la page affiche un statut sur devis. Ouvrez la fiche produit pour demander un devis et confirmer la compatibilité.
Consultez la fiche produit la plus proche, puis parcourez les autres schémas du modèle. Certaines pièces proches se trouvent sur une autre vue éclatée du même appareil.
